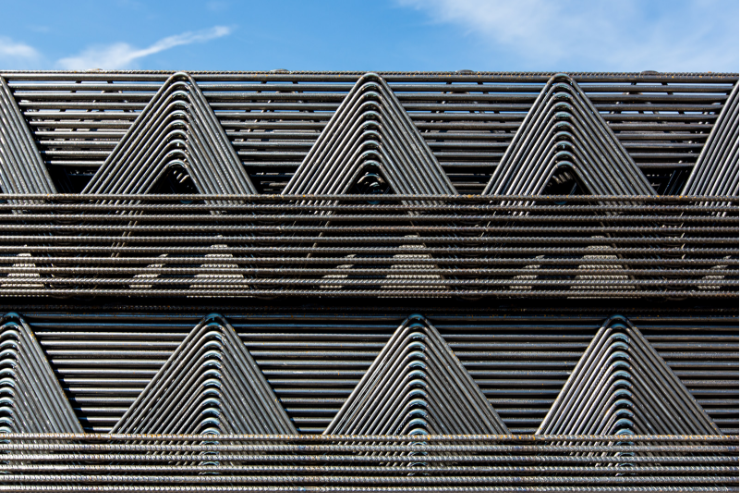

// Filigran-Gitterträger
FILIGRAN® bietet unterschiedliche Typen von Gitterträgern an, die auftragsbezogen dimensioniert werden. Bei der Bestellung werden Gitterträgerhöhe (H), Untergurtdurchmesser (UG), Obergurtabmessung (OG) und Diagonalendurchmesser (D) festgelegt.
Mögliche Dimensionen sind im Folgenden angegeben oder können dem Lieferprogramm entnommen werden.
// Verfügbare Modelle
Typ auswählen
| Typ E |
| Typ D |
| Typ FIL |
| Typ EV |
| Typ EQ |
| Typ S |
| Typ DH |
| Typ EH |
| Typ SWE |
| Typ SWA |
| Typ SE2 |
| Typ SE |
| Typ DSP |
| Typ DSH |
Beispiel-Trägerbezeichnung E15-06712 aufgeschlüsselt: Typ E, Höhe H =15, UG=06, D=7, OG=12
H = Gitterträgerhöhe ; UG = Untergurtdurchmesser ; D = Diagonalendurchmesser ; OG = Obergurtabmessung

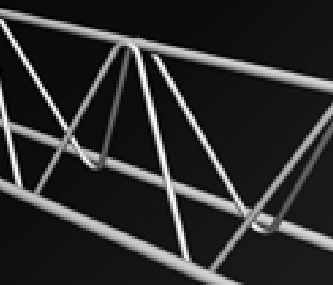

TYP E
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 6 - 40 cm |
Elementdecke |  | | |
|
UG: 5 - 14 mm |
Elementwand | | | |
|
D: 5 - 9 mm |
Balkendecke | |||
|
OG: 5 - 16 mm |
TYP D
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 6 - 20 cm |
Elementdecke | |||
|
UG: 5 - 14 mm |
Elementwand | |||
|
D: 5 - 7 mm |
Balkendecke | |||
|
OG: 5 - 16 mm |
Stürze |
Typ FIL
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 7 - 18 cm |
Elementdecke | | | |
|
UG: 5 - 14 mm |
Balkendecke | | | |
|
D: 7 mm | ||||
|
OG: 16 mm |
Typ EV
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 18 - 40 cm |
Elementdecke | | | |
|
UG: 5 - 14 mm | ||||
|
D: 9 (7/8) mm | ||||
|
OG: 16 (10) mm |
Typ EQ
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 8 - 30 cm |
Elementdecke | |||
|
UG: 5 (6) mm |
Elementwand | |||
|
D: 7 mm | ||||
|
OG: 5 (6) mm |
Typ S
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 11 - 42 cm |
Balkendecke | |||
|
UG: 6 - 16 mm |
Elementwand | |||
|
D: 7 - 9 (10) mm | ||||
|
OG: 40 x 2 mm |
Typ DH
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 6 - 20 cm |
Balkendecke | |||
|
UG: 5 - 14 mm |
Stürze | |||
|
D: 5 - 7 mm | ||||
|
OG: 5 - 16 mm |
Typ EH
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 7 - 40 cm |
Balkendecke | |||
|
UG: 5 - 14 mm |
Stürze | |||
|
D: 5 - 7 mm | ||||
|
OG: 5 - 16 mm |
Typ SWE
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 12 - 41 cm |
Elementwand | |||
|
UG: 5 - 12 mm | ||||
|
D: 5 - 9 mm | ||||
|
OG: 5 - 12 mm |
Typ SWA
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 12 - 41 cm |
Elementwand | |||
|
UG: 5 - 12 mm | ||||
|
D: 5 - 9 mm | ||||
|
OG: 5 - 12 mm |
Typ SE2
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 12 - 41 cm |
Elementwand | |||
|
UG: 5 - 12 mm |
Balkendecken | |||
|
D: 5 - 9 mm |
Stürze | |||
|
OG: 5 - 12 mm |
Typ SE
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 12 - 41 cm |
Elementwand | |||
|
UG: 5 - 16 mm |
Balkendecken | |||
|
D: 5 - 9 mm |
Stürze | |||
|
OG: 5 - 12 mm |
Typ DSP
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 6 - 20 cm |
Spaltenboden | |||
|
UG: 5 - 14 mm | ||||
|
D: 5 - 7 mm | ||||
|
OG: 5 - 16 mm |
Typ DSH
| Maße | Anwendung | Zertifikat | Zulassung | Datenblatt |
|---|---|---|---|---|
|
H: 6 - 20 cm |
Spaltenboden | |||
|
Spaltenboden | ||||
|
D: 5 - 7 mm | ||||
|
OG: 5 - 16 mm |
